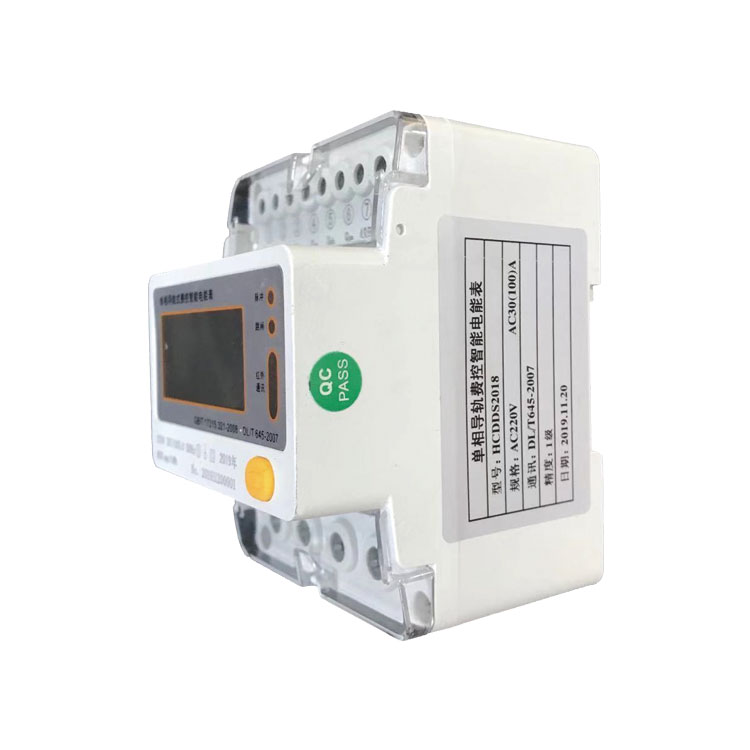

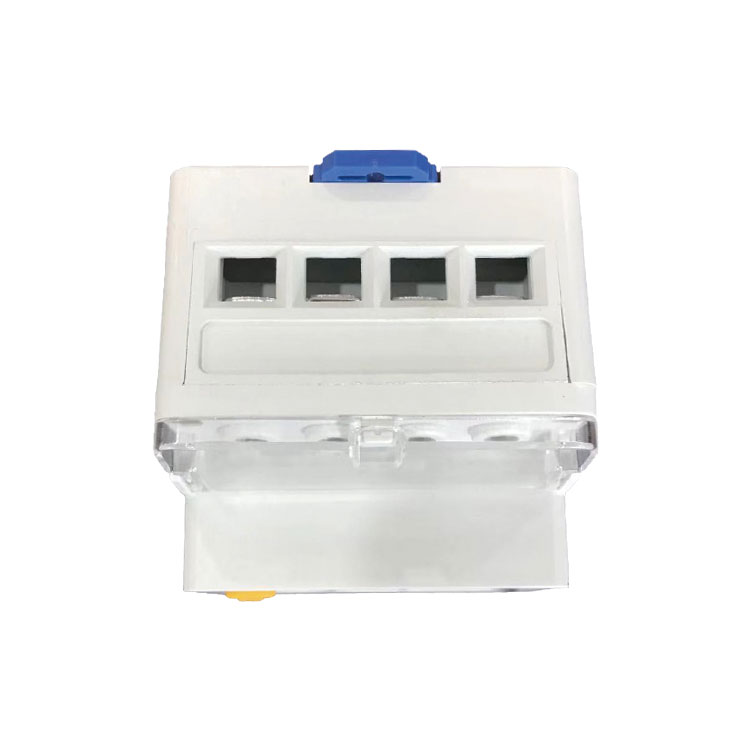

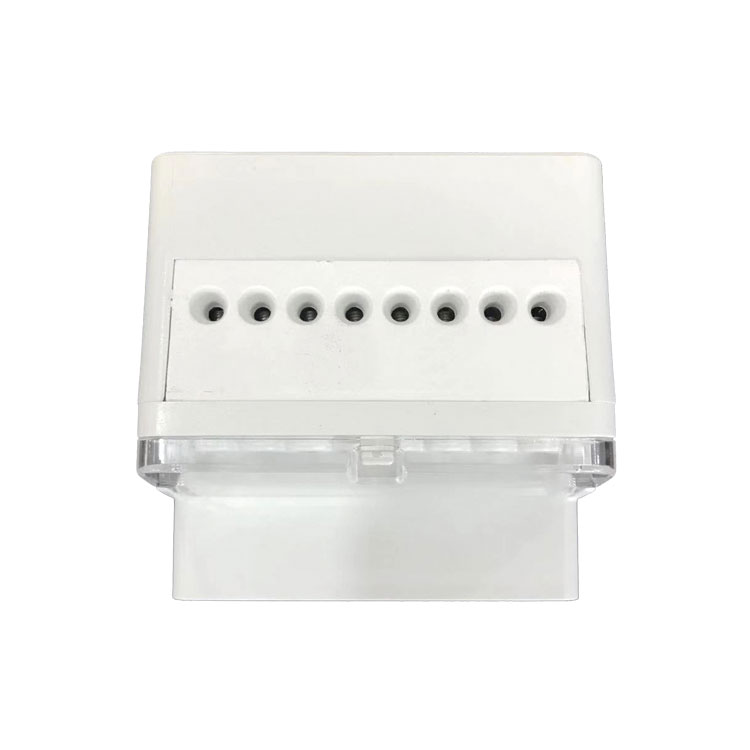

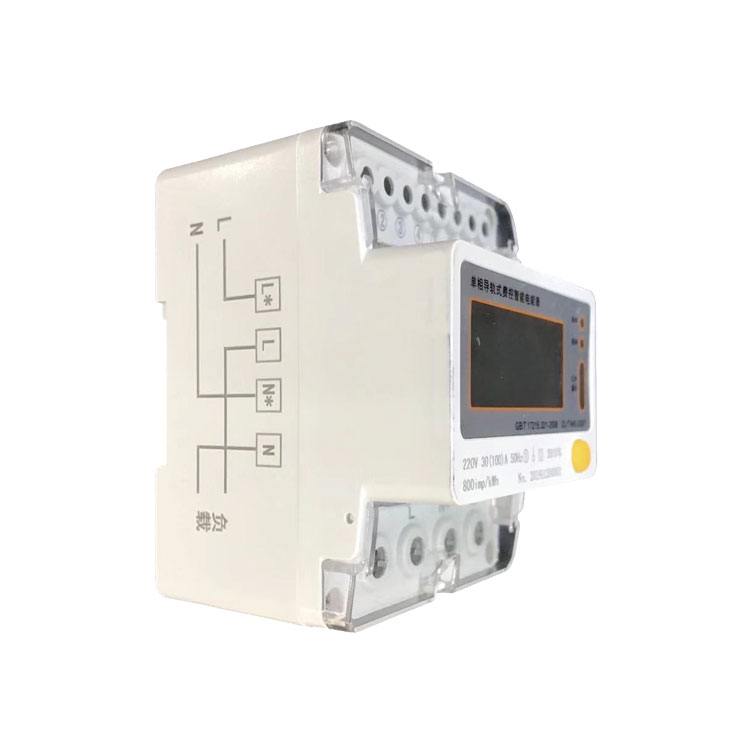

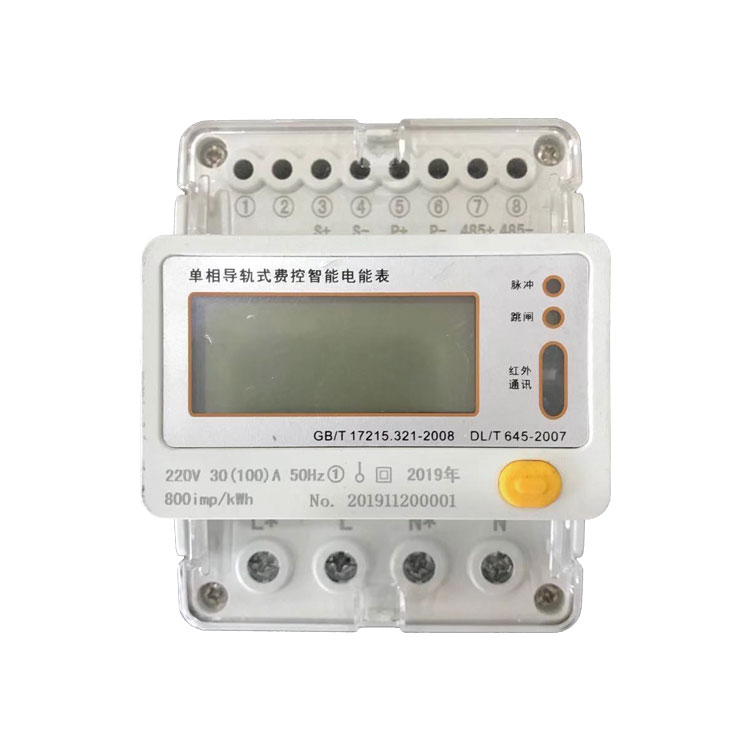

單相導軌式費控智能電能表

產品簡介 >

單相導軌式費控智能電能采用LCD顯示，可進行時鐘、費率時段設置，并具有電能脈沖輸出，紅外線功能；可用RS485通訊接口與上位機實現數據交換，極大地方便了用電自動化管理。并具備內部通斷功能，內置100A磁保持繼電器，可遠程控制電能表拉合閘，配合用電管理系統能夠實現預付費、后付費等功能。

該電能表具有體積小、精度高、可靠性好、安裝方便等優點，性能指標符合國際GB/T17215.321-2008、電力行業DL/T645-2007對電能表的各項技術要求。

主要功能 >

• 計量功能：具有正向、反向及組合有功電能的計量功能。組合有功電能可由正向、反向有功電能進行選擇性組合，設置方法參見《DL/T645-2007多功能電能表通訊協議》相關約定。
• 分時計量計費功能：本電能表支持尖、峰、平、谷四個費率。全年可設置2個年時區；24小時內可以設置14個時段；時段最小間隔為15分鐘，時段可以跨越零點設置；可設置兩套時區表，兩套時段表，每套時段表最多設置兩個日時段。具有兩套可以任意編程的費率和時段，并可在設定的時間點啟用另一套費率和時段。在分時計量模式下，電能表將根據當前設定的年時區表、日時段表來判斷當前時間所處的費率。最小計量單位為0.01KWH。
• 結算功能：可設置月報結算點進行結算，最大可記錄最近12個月的歷史數據（包括各分復費率的正向、反向有功電能）。在液晶顯示屏上可查詢到當前總累計電量和上月結算點的歷史數據。
• 測量功能：本電能表能測量電壓、電流、有功功率、功率因數及頻率等電網參數。
• 通訊功能：電能表具有一個RS485接口和一個遠紅外接口，兩個通訊接口相互獨立，用戶從通訊接口可獲取及設置電能表各種數據。通訊協議均符合DL/T645-2007多功能電能表通訊規約。
• 事件記錄功能：電能表具有豐富的事件記錄功能，并且每個事件保存10次，以備電力管理部門查詢，能記錄編程、掉電、校時、跳閘等事件發生的時刻以及事件發生時電能表狀態，防止用戶非法篡改電能表數據。
• 凍結功能：電能表具有多種電量凍結功能，方便用戶進行用電信息的查詢。包括定時凍結、日凍結、整點凍結、瞬時凍結功能。保存最近12次的定時凍結記錄，62次日凍結數據和最近254次整點凍結數據，整點凍結時間間隔可設置為30或60分鐘。
• 拉合閘功能：電能表具有遠程通斷電功能，電能表接收到通訊指令后，能切斷或恢復用戶的用電負荷。
• 保電功能：電能表具有保電功能，保電功能優先級最高。當電能表處于保電狀態下，遠程拉閘無效。當電能表處于拉閘狀態時，若收到正確的保電指令，則立即合閘。

產品規格 >

• 準確度等級：1級
• 額定電壓：220V
• 電流規格：5(60)A、10(100)A
• 脈沖常數：1600imp/kWh、800imp/kWh

技術參數 >

• 參比電壓：220V
• 電流規格：5(60)A、10(100)A
• 工作電壓：正常工作電壓范圍：0.9～1.1Un極限工作電壓范圍：0.7～1.2Un
• 參比頻率：50Hz 或60Hz(±2.5Hz)
• 潛動：硬件防潛動邏輯電路
• 起動電流-直接接入：0.004Ib
• 功耗-電壓線路：≤5VA
• 功耗-電流線路：<4VA
• 脈沖輸出：脈沖寬度：80ms±20ms；光耦隔離，集電極開路輸出
• 通訊：RS485接口、紅外通訊，DL/T 645-2007規約
• 時鐘誤差：≤0.5s/d
• 溫度范圍：正常工作溫度：-10℃~+45℃；極限工作溫度：-25℃～+55℃；存儲溫度：-25℃～+70℃
• 相對濕度：≤75%(年平均)
• 平均無故障工作時間：≥50000h
• 外形尺寸（W×D×H）：76×76×103(mm)

主要用途 >

用電的計量、繳費、管理，主要用于物業公司對用電的統一管控，智能可控電表搭配預付費系統對解決管理公司人工抄表的費用，解決催繳電費的繁瑣，解決人為因素對客戶交流環節的不利因素。是高效、高質物業管理不可或缺的產品。
